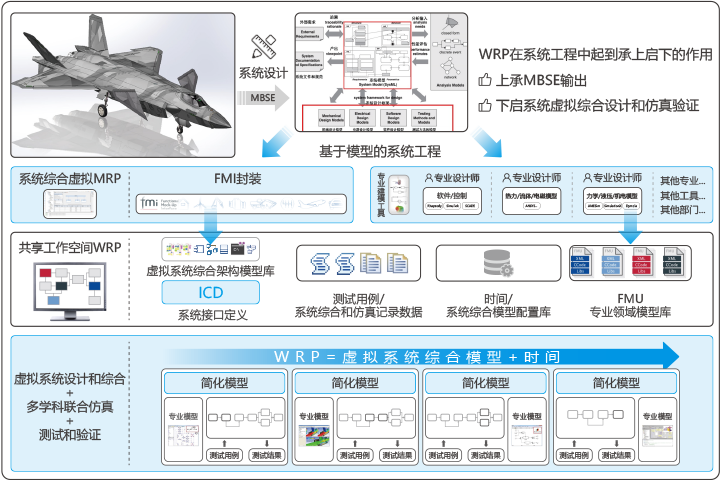

赢瑞四维大系统虚拟综合平台——WRP
以MBSE为基础、专注正向研发,用模型来定义设计、用模型进行快速大系统验证
—— 通过“仿真架构建模”在设计初期即可对系统进行“虚拟综合及仿真验证”;加快研制进程的同时减少实物测试的次数,降低成本。
基于时间轴(Timing)驱动、多学科的虚拟综合与联合仿真测试。将研制过程中的多学科知识以模型的形式进行知识复用,并可进行大系统的虚拟综合
—— 知其所以然的正向设计才能精准定义关键需求(功能和性能),科学定义和优化系统指标参数。
从用户入手,进行产品的业务场景建模;采用业界标准化的建模语言定义系统架构
—— 正向设计替代逆向仿制,实现以市场为主导、全数字化的产品研发过程。

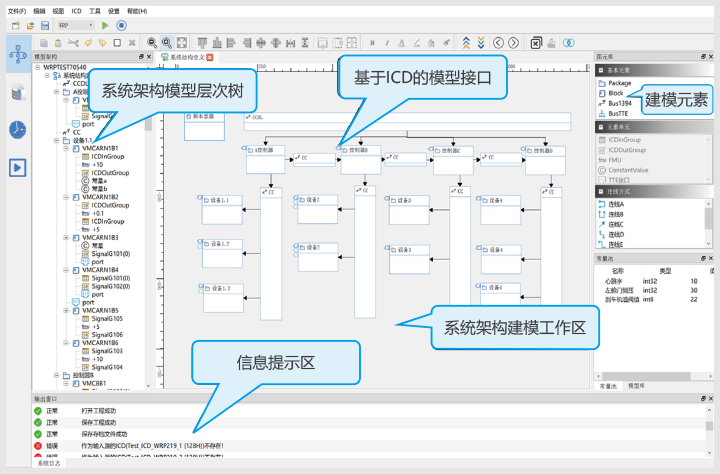

仿真架构建模——静态架构建模工具
基于扩展FMI标准和用户自定义的模型标准,快速进行MIL(模型在环)和SIL(软件在环)的联合仿真工作,在设计早期进行快速迭代和系统虚拟综合。
定义仿真系统/子系统,层次化模块(模型)边界;
定义数据交互边界:采用ICD(接口控制文档)描述各模块(模型)之间的数据交互协议;
根据总线、设备连接关系,创建系统/子系统之间的关系模型;
基于扩展FMI标准和客户化的模型标准;
工具无关的模型标准化,模型自由组装,二次封装。

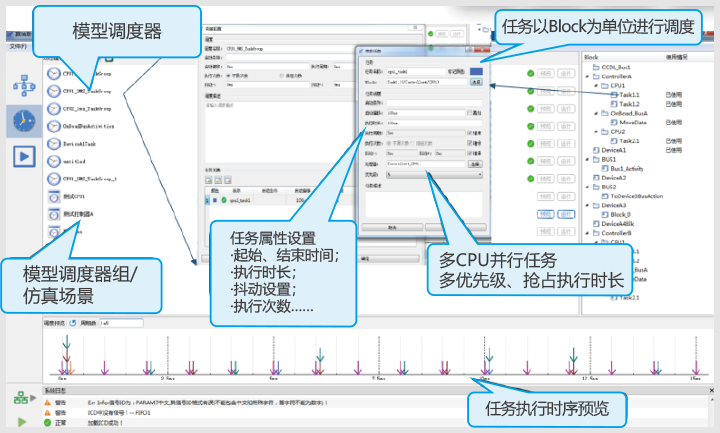

仿真架构建模——虚拟时间行为(Timing)架构建模工具
使用WRP时间行为架构建模工具和调度引擎,客户可以轻松实现对多余度,不同总线行为,多处理器中的分布式多任务进行独立的时间执行序列建模,WRP平台可以自动将其综合在统一的时间轴中进行仿真和验证,从而精确模拟在分布式多任务架构下不同时钟源的各类设备在特定的时间点行为(定时任务的时空分区,事件风暴下的抢占和延迟,同步/异步总线行为模拟/故障模拟等)。
时间的虚拟化;
针对时域的系统动态建模;
创建仿真场景,将时域特性应用在组成仿真系统的多学科模型中;
精确模拟各种时间序列行为:时钟漂移、多CPU、任务抢占、事件风暴、并行多余度。

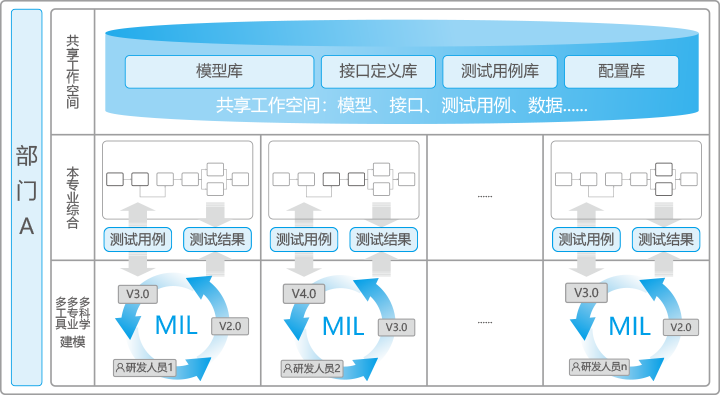

工作空间管理
各类专业模型以文件形式存储;
通过模型字典对模型文件进行管理;
ICD文档、测试用例文件、配置文件等集中化管理,并实现团队共享;
模型及相关文件的版本管理;
模型综合检索;
部门的人员权限管理。

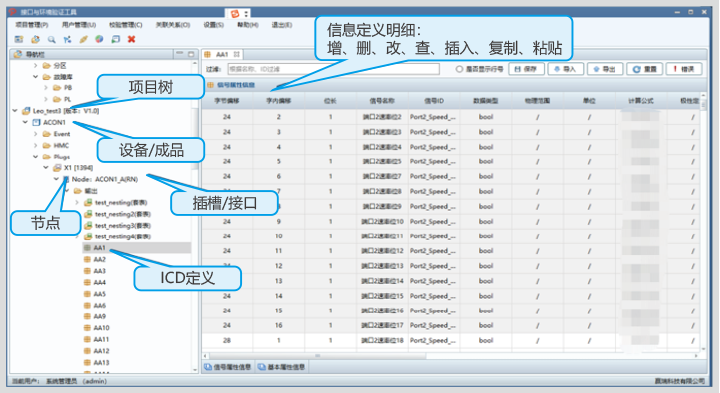

数据模型的导入及管理
基于ICD的数据建模;
用系统构型组织和管理接口控制文档;
支持多种总线协议和硬线接口;
自定义模版,快速创建接口控制文档和系统构型;
灵活且强大的编辑和规则检查;
与仿真系统架构建模工具集成;
实现基于ICD的仿真数据实例化;

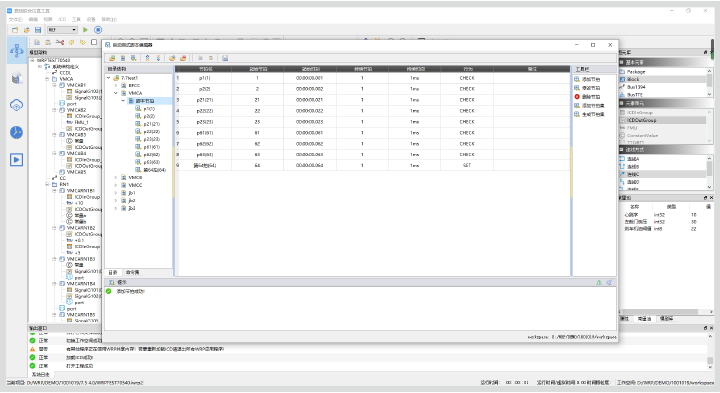

测试数据管理
创建自动化测试脚本;
测试数据自动注入;
精确的数据注入时机,真实的还原目标系统的行为。

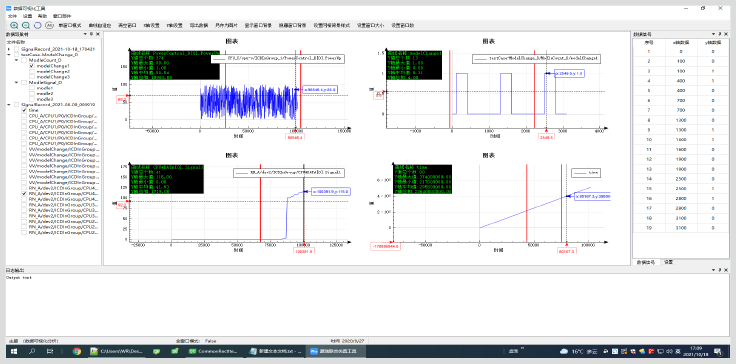

数据记录和分析
利用点、线、面、体等绘制成几何图形,以表示各种数据间的关系及其变动情况;
使得仿真结果:形象具体、简明生动、通俗易懂、一目了然。
